[스마트홈 구축기 20] Home Assistant에 wallpad Addon(wallpad controller with RS485) 설치

※ 총 4편(하드웨어 설치 / 애드온 설치 / 조명과 팬 제어 / 보일러 제어) 중 애드온 설치 편임
※ '모두의 스마트홈' 네이버 카페에서 보고 읽은 내용들을 참고함.

총 3단계로 진행이 필요한데 1단계는 HA에 MQTT broker를 설치해야 하고 2단계는 자기 집의 월패드 제조사에 맞는 addon을 HA에 설치하고 그에 맞게 addon 설정을 해야 한다. 3단계는 자기 집에서 월패드로 조종할 수 있는 기기에 맞게, js file에서 기기를 구성하고 패킷을 수정해야 한다. 여기서는 2단계까지만 진행한 것을 정리하려고 한다.


1단계 : MQTT 사용 계정 생성 및 MQTT broker 설치하기

이미 지난 번에 Z2M(Zigbee to MQTT)을 설치하면서 계정을 생성하고 mosquitto broker를 설치했기 때문에 이 부분은 그냥 넘어갔다.

<Z2M 설치기 : 설치 과정 중에 1단계에서 계정 생성을 했고, 3단계에서 MQTT broker를 설치했다.>

[스마트홈 구축기 17] Home Assistant(HA)에 Zigbee2MQTT(Z2M) 설치하기



2단계 : Wallpad  Addon 설치하기

'모두의 스마트홈' 네이버 카페의 여러 선구자들이 제작한 각 제조사 별 월패드 제어 addon을 설치할 단계이다. 아래 주소를 addon 저장소에 넣어주면 'wallpad controller with RS485'라는 addon이 추가가 되고 본인의 wallpad 제조사에 맞게 설치 및 설정을 할 수 있게 되어 있다.

Wallpad Addon PKG 저장소 주소

GitHub - iluna8/addons: :heavy_plus_sign: Docker add-ons for Home Assistant


Addon 설정에 대해서 정리해보면 다음과 같다.

내 경우 월패드 제조사가 코맥스(commax)고, HA 기기와 RS485 포트가 USB to RS485 변환기로 직결되어 있는 상태다. 그래서 Addon 설정 화면에서 ‘모델’ 부분은 코맥스를 선택했고, ‘시리얼’과 ‘소켓 연결’ 중에서는 소켓 연결 부분은 무시하고 시리얼 부분만 설정했다.

시리얼 설정 화면에서 port라고 되어 있는 부분에는 USB to RS485 변환기가 연결된 HA 포트 경로를 입력해야 된다. 이 경로는 Z2M 설치할 때와 동일하게 HA 설정 -> 시스템 -> 하드웨어 정보 확인을 통해 확인할 수 있다.

mqtt라고 되어있는 부분에는 MQTT가 설치되어 있는 기기의 네트워크 주소와 MQTT 사용 인증 계정 정보를 입력하면 된다. 내 경우 wallpad addon과 MQTT가 같은 기기에 설치되어 있어서, 내부 네트워크 주소는 192.168.1.11로 설정했다.

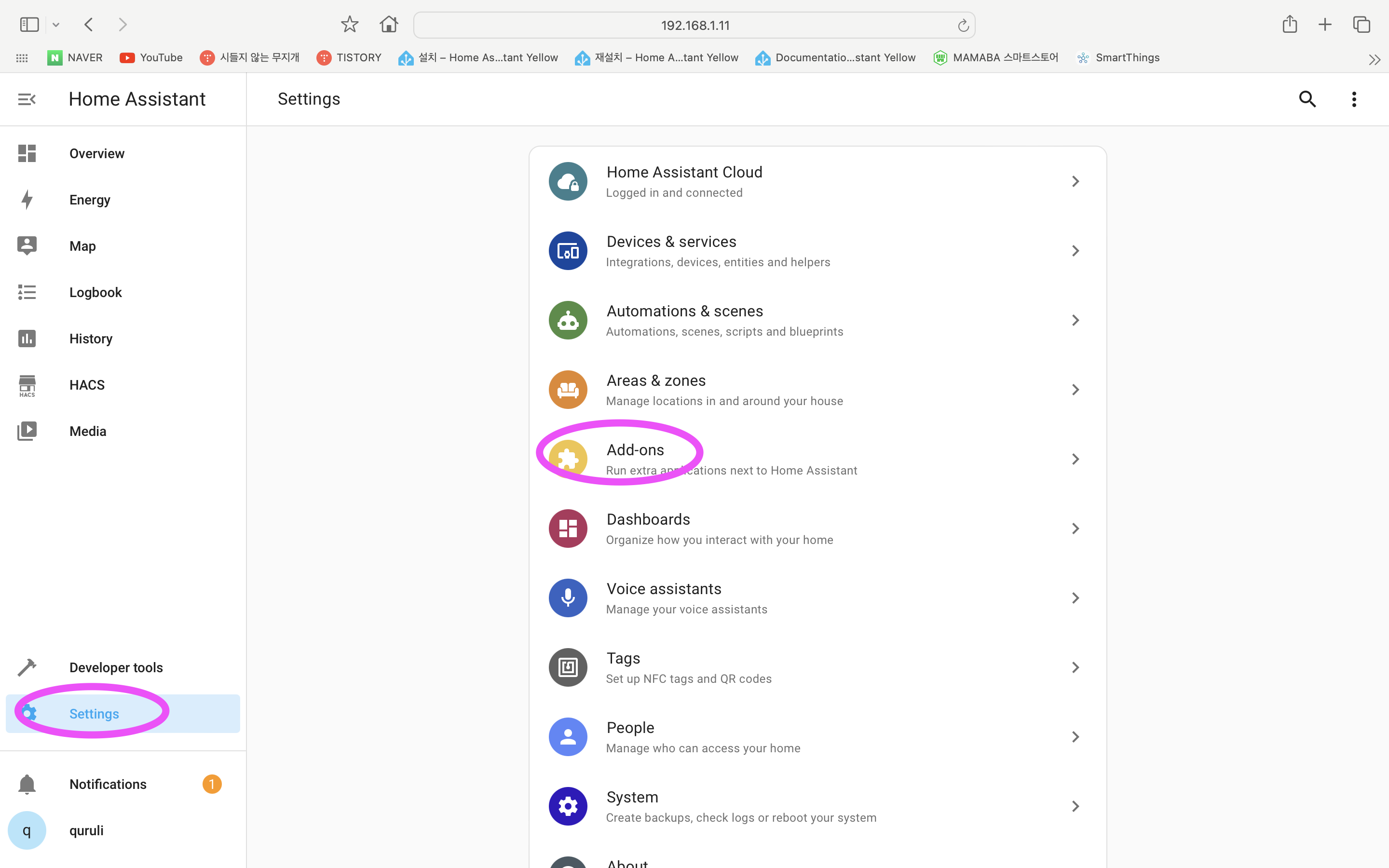

좌측 사이드바에서 세팅을 누른 후 우측에서 add-ons를 클릭한다.

우측 하단에 add-on store 버튼을 누른다.

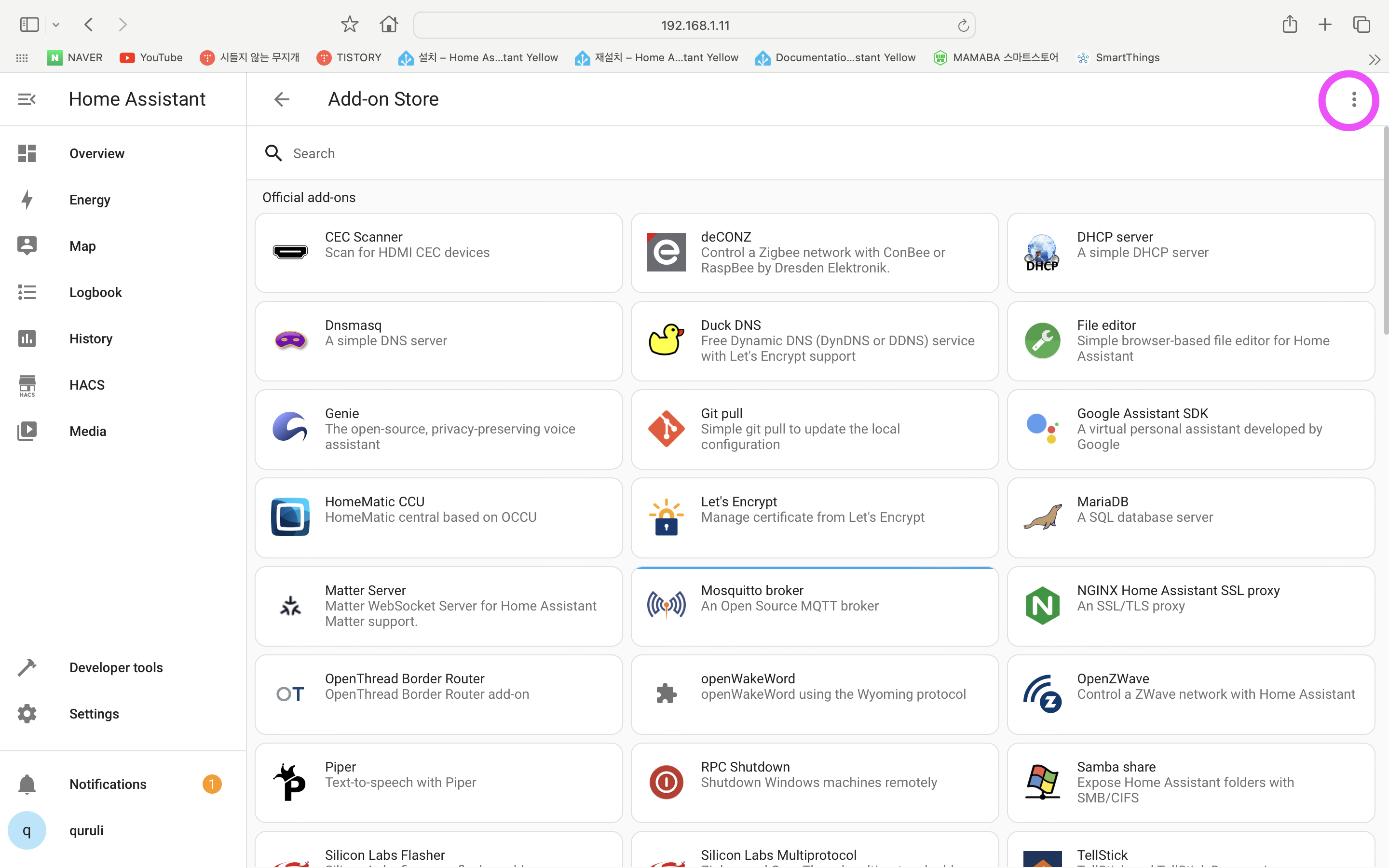

우측 상단에 점 세개를 누른다.

repositories를 누른다.

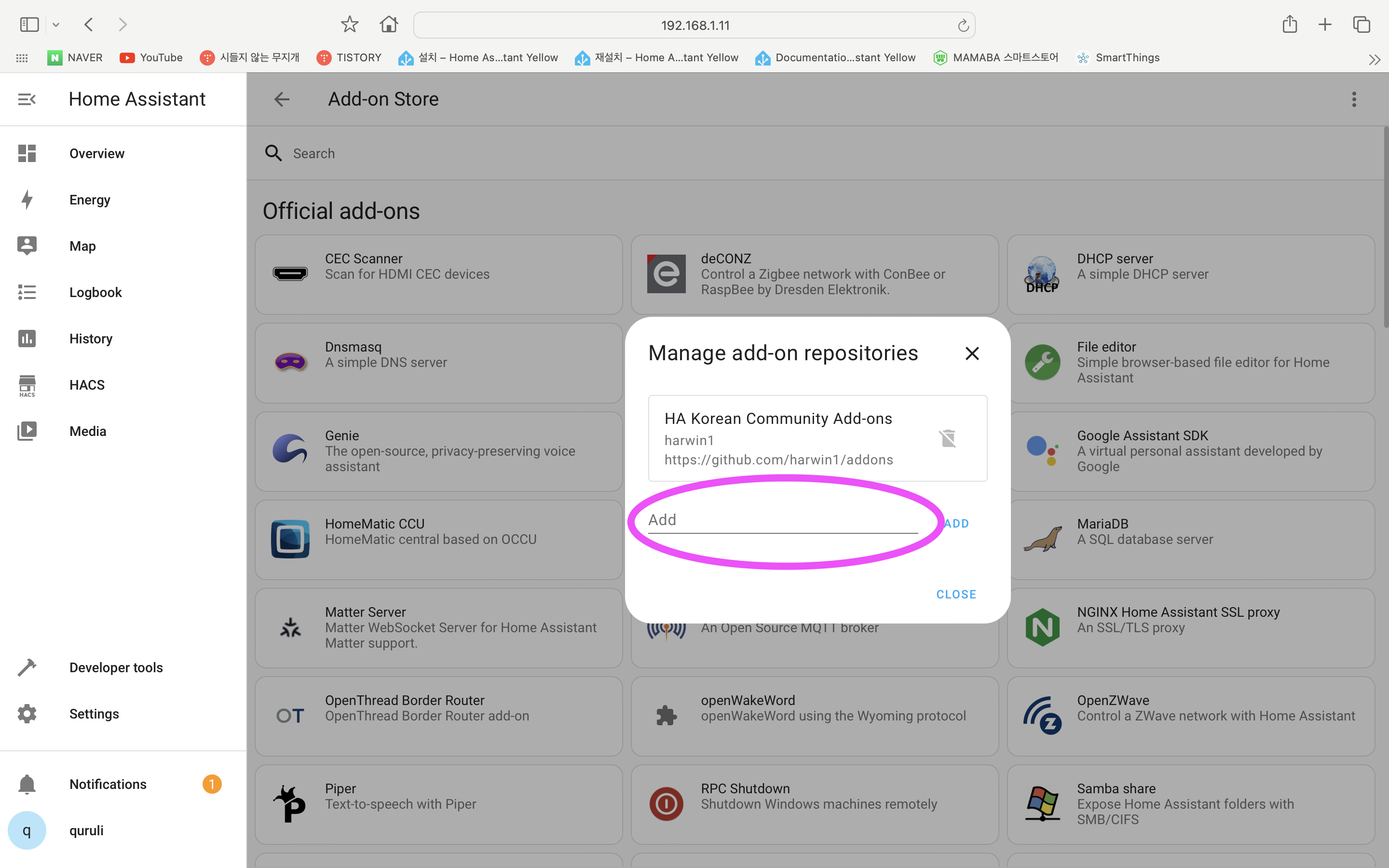

팝업 창이 새로 뜨면 wallpad addon 저장소 주소를 넣어주면 된다. "https://github.com/harwin1/addon"를 주소창에 넣어준다.

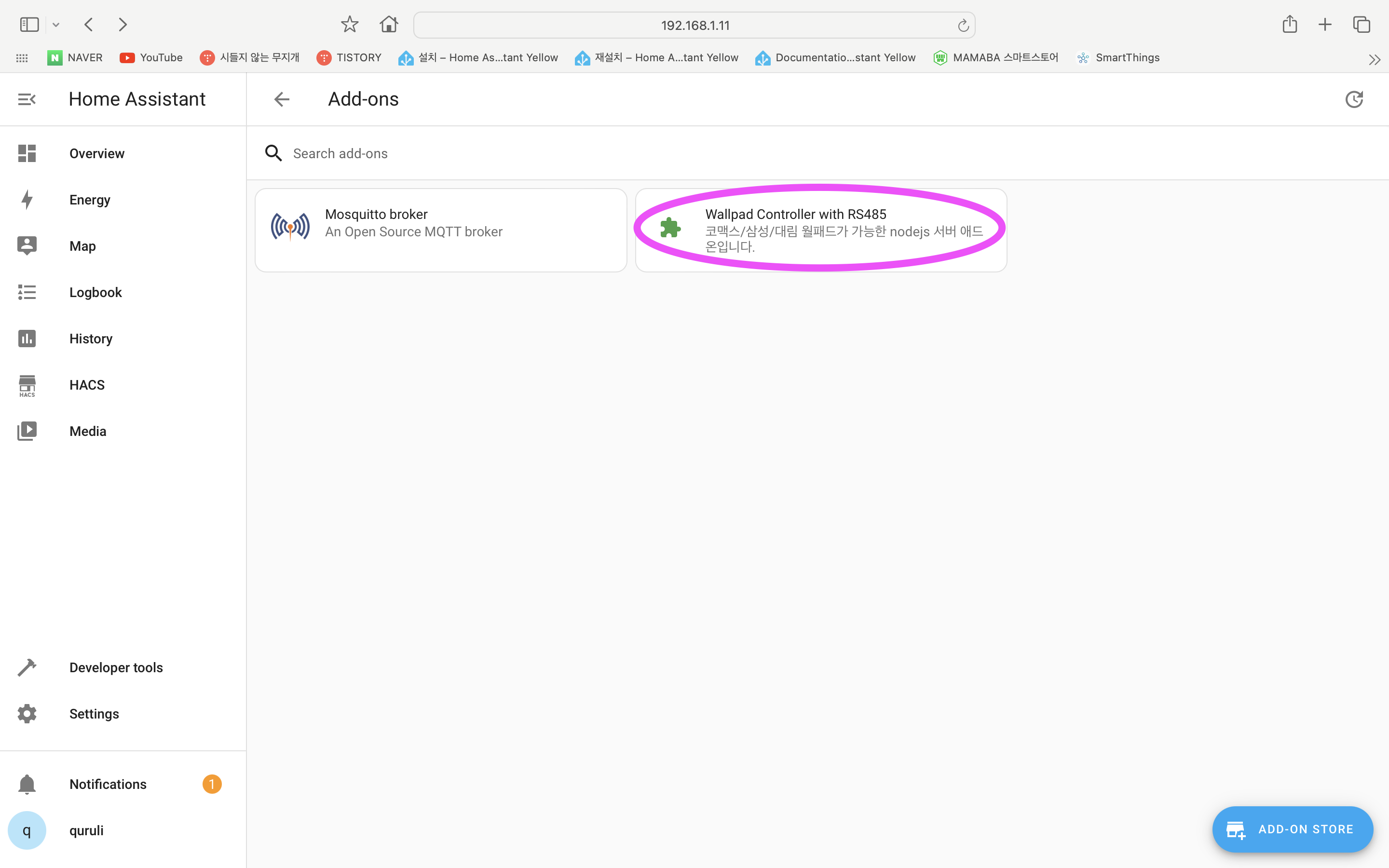

wallpad controller with RS485라는 addon이 추가가 되고 클릭을 해서 install을 눌러준다.

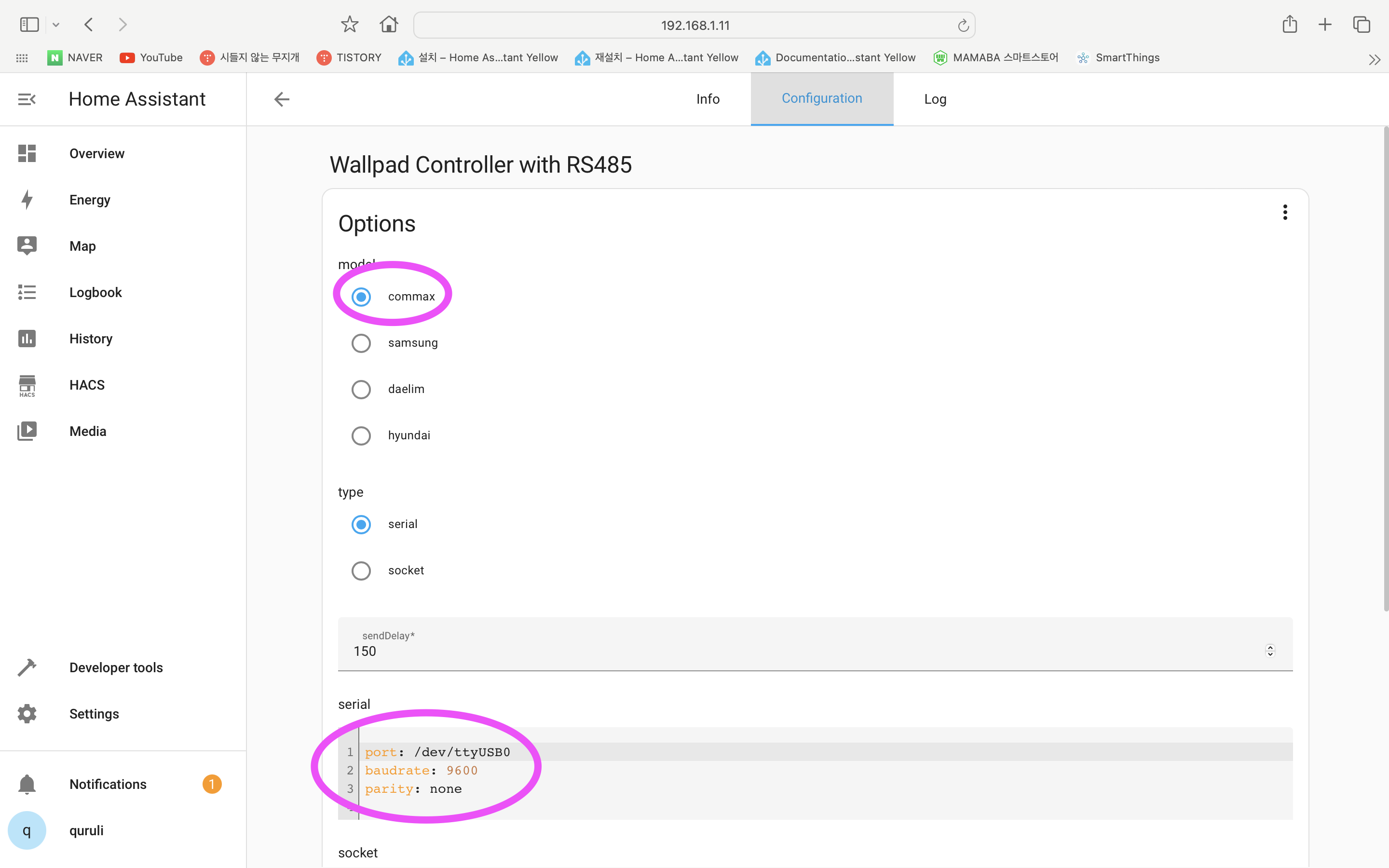

상단의 configuration을 눌러주고 본인의 상황에 맞게 설정을 해주면 된다. 나의 경우 코맥스 wallpad이기 때문에 model에서 commax를 선택했고, RS485 포트와 HA기기 간의 연결을 USB serial 포트를 통해서 직결했기 때문에 serial부분만 수정을 했다. port 정보를 넣기 위해서는 HA에서 하드웨어 정보 확인하면 되는데 "/dev/ttyUSB0"라는 정보를 넣었다.

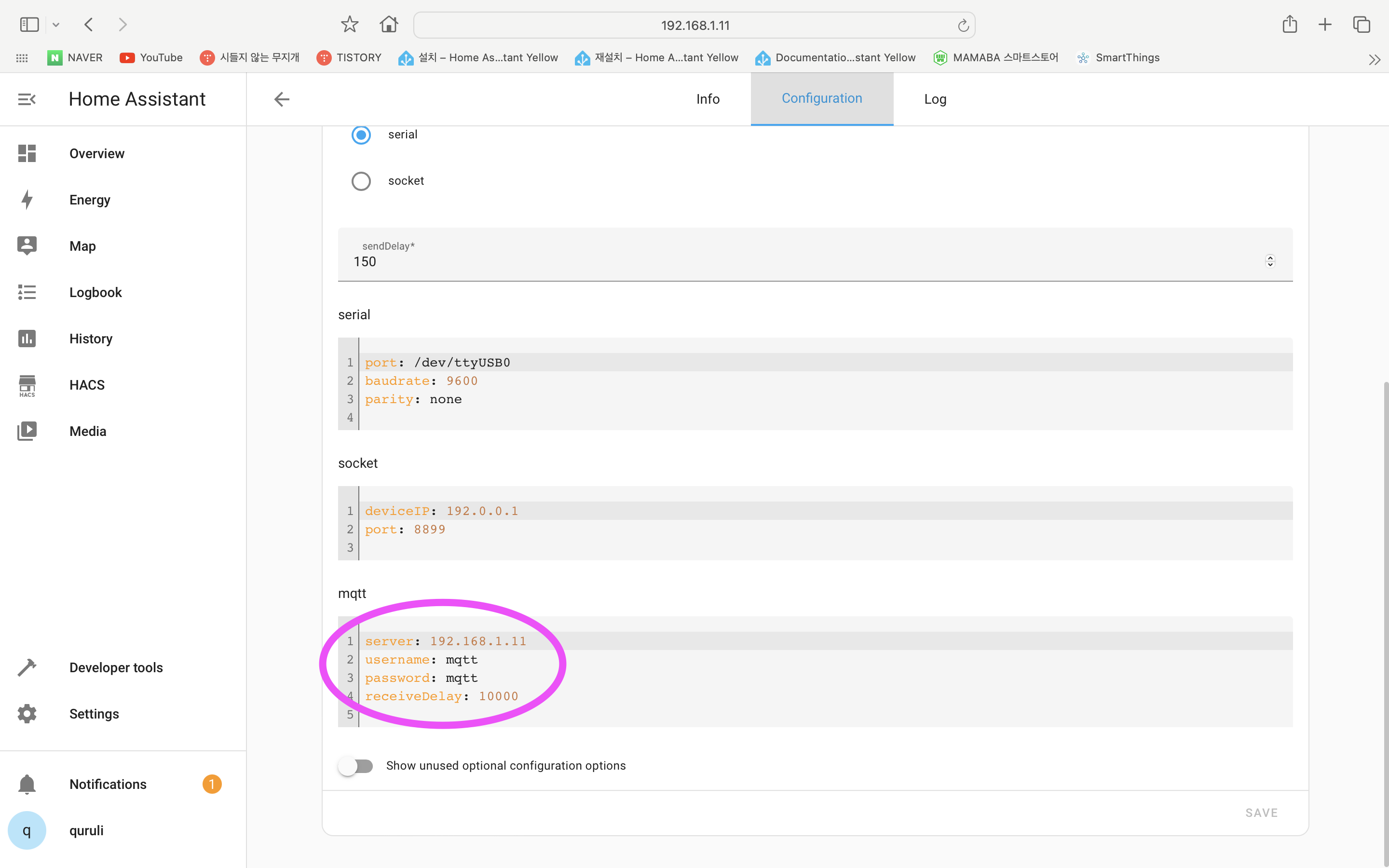

wallpad addon은 mqtt 프로토콜을 통해 통신을 하게 되는데 그 mqtt broker(mosquitto broker)가 설치된 HA기기의 네트워크 주소와 계정 정보를 넣어준다. 내 경우 HA기기에 mosquitto broker 및 wallpad addon이 설치되어 있고 그때의 내부 네트워크 주소는 192.168.1.11로 고정IP를 할당해준 상태이다. username과 password 부분은 mosquitto broker에 로그인하는 계정 정보로써, mosquitto broker 설치 및 설정 과정에서 넣어준 계정 정보와 동일하다.

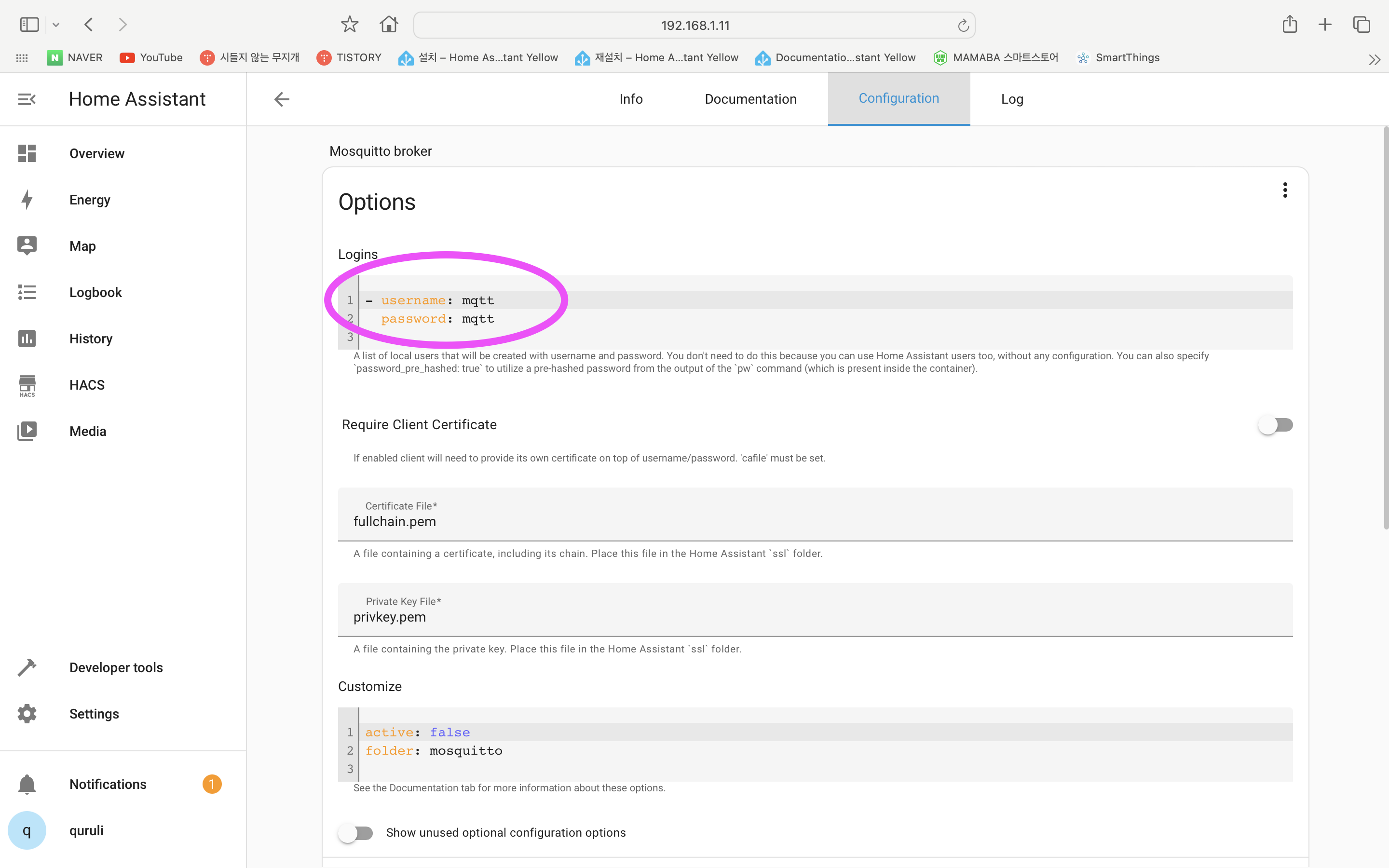

<참고> 아래는 Mosquitto broker 설정 화면에서 넣어줬던 계정 정보이다.

mosquitto broker에 입력된 username과 password 정보를 똑같이 wallpad addon 설정에서도 입력을 해준다.


여기까지 하면 wallpad addon 설치 및 설정 과정까지 끝났다.

------------------------------------------------
