[스마트홈 구축기 43] 유니파이 POE 스위치 추가하여 홈네트워크 구조도 변경한 결과

UDM SE, USW Lite 16 POE, 그리고 U6 Pro를 시작으로 유니파이의 매력(정확히는 POE 장비의 편리함)에 빠져들기 시작하면서, 집에 하나둘씩 유니파이 장비가 추가되고 있다. 최근에는 간헐적으로 연결 끊김이 발생하던 현관의 아카라 G4 초인종을 유니파이 G4 도어벨 POE로 교체했다. 또한, 현관 택배 모니터링용으로 사용하던 아카라 G3 카메라도 유니파이 G4 Pro로 교체했다.

유니파이 G4 도어벨 POE로 현관 초인종 교체하기

[스마트홈 구축기 39] 현관 도어벨 교체하기(아카라 도어벨 G4 -> 유니파이 도어벨 G4)


G4 Pro를 설치하려면 POE 랜선을 현관까지 연결해야 했다. 랜선을 깔끔하게 정리하는 여러 사례를 검색한 결과, 거실 월패드 단자함을 거쳐 현관문 도어 센서에서 랜선을 빼고, flat UTP 케이블을 현관문 틈새로 통과시키는 방법이 있었다. (이는 앞서 링크한 포스트에서 도어벨을 교체한 방법과 유사하다.) 내 경우에는 U6 Pro와 연결된 천장 AP 랜선이 이미 설치되어 있었기 때문에 이를 활용하여 현관까지 추가로 랜선을 설치했다.

구체적인 작업 과정은 다음과 같다:

1. 기존 U6 Pro 근처 천장에 환기구가 있었고, 그곳을 열어 유니파이 POE 스위치(USW-Ultra-210W)를 설치했다.
2. U6 Pro와 연결된 천장 AP 랜선을 분리한 뒤, 이를 POE 스위치의 입력 단자에 연결했다.
3. G4 Pro(13W)와 U6 Pro 2대(26W, 각 13W)를 운영하기 위해 약 40W의 POE 전원이 필요했다. USW-Ultra-210W는 POE++ 전원을 받을 경우 총 42W의 POE 장비를 운영할 수 있어, 통신 단자함에 POE++ 어댑터를 설치하고 USW-Ultra-210W의 입력 단자에 연결된 랜선을 POE++ 어댑터를 통해 USW-Lite-16 POE와 연결했다.
4. 거실 복도에서 현관까지 3인치 다운라이트 조명을 하나씩 제거하고, 그 구멍을 통해 SF 플렉시블 전선관과 Cat.6 랜선 케이블을 요비선과 옷걸이를 사용해 현관과 거실 복도까지 포설했다.
5. 두께 1.4mm Cat.6 flat UTP와 RJ45 커플러를 이용해 현관문 틈새로 랜선을 확장해 문 밖까지 연결했다.



작업 전 모습. 와이파이 카메라와 초인종을 사용했다.

작업 후 모습. 거실 천장에 USW ultra 210W를 설치했고 거기서부터 랜선 2개를 추가 포설하였다. 포설한 랜선은 flat 랜선을 활용해서 현관밖까지 확장했고. 기존의 현관 와이파이 카메라를 POE 카메라로 교체했다. 추가 랜선 중 1개는 거실 복도에 U6 Pro를 추가 설치하는데 활용했다.



작업이 완료된 후 유니파이 장비는 총 9대로 늘어났다. 기존에 현관문 근처에 있던 U6 Mesh는 자리를 내주었고, 대신 USW-Ultra-210W, U6 Pro 1대, G4 Doorbell Pro POE, G4 Pro가 새롭게 추가되었다.

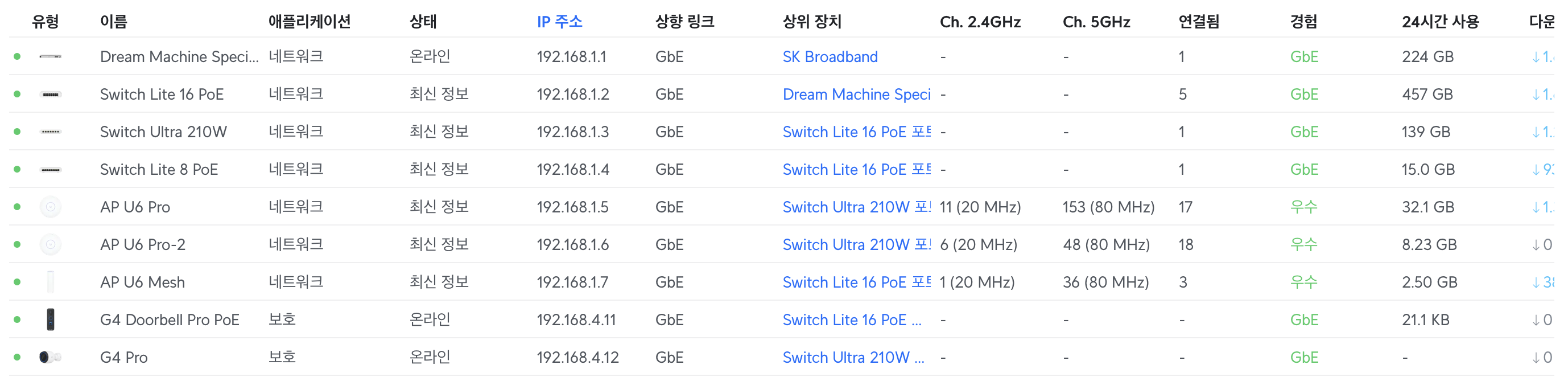

유니파이 장비 리스트. 전체 9개 중에 라우터와 스위치 3개, AP 3개, 카메라 2개

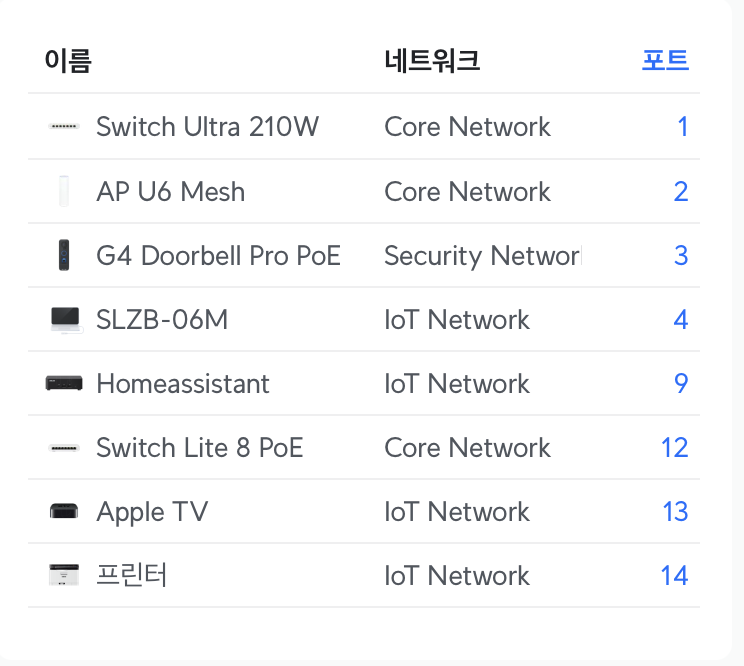

통신 단자함에 있는 USW-lite-16POE에 연결된 클라이언트 리스트



거실 천장안에 숨겨져 있는 USW Ultra 210W에 연결된 POE 장비들


설치된 G4 Pro는 기존의 G4 Doorbell과 마찬가지로 Home Assistant와 Apple HomeKit에 연동했다. 카메라 교체를 통해 유선 연결의 안정성을 확보했고, 카메라 성능도 대폭 향상되었다. 특히, 택배 박스의 글씨를 선명하게 확인할 수 있을 정도로 업그레이드되었으며, 목적을 완벽히 달성했다.


[스마트홈 구축기 40] 유니파이 카메라 G4 Doorbell을 Home assistant에 연결하기

[스마트홈 구축기 41] 유니파이 카메라를 애플 홈에 연동하기


또한, 거실 복도에 U6 Pro가 추가되면서 공용 화장실과 침실의 Wi-Fi 신호 상태도 크게 개선되었다. 이전에는 현관 신발장 안에 U6 Mesh가 설치되어 전파 방해를 받았지만, 작업 후에는 개방된 거실 복도와 천장이라는 높은 설치 위치 덕분에 더욱 안정적이고 강력한 신호를 제공하게 되었다.
